买微机继电保护测试仪找【天正华意电气设备(商洛市分公司)tianzh3611-74】,厂家每年都不断研发新的产品,产品质量和性能,确保我们的微机继电保护测试仪在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:平度市平安路2号。

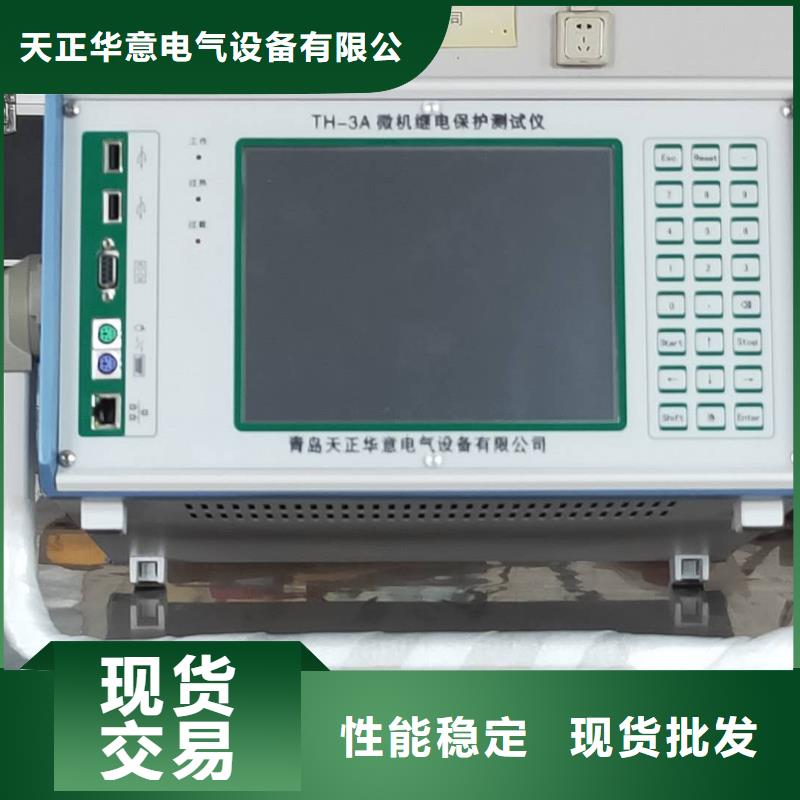

微机继电保护器测试仪本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。三相继电保护校验仪继保校验仪三相继保校验仪继保仪三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪

微机装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。D/A转换和低通滤波采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证很高精度。电压、电流放大器相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。微机保护测试仪六路继电保护校验仪微机继保测试仪继电保护微机测试仪数字化继电保护测试仪数字式继电保护测试仪继电器保护测试仪微机继电保护器测试仪微机继电保护综合测试仪智能继电保护测试仪合并单元测试仪智能变电站光数字测试仪合并单元(MU)测试系统合并单元测试系统合并单元(MU)测试装置微机继电保护测试仪

微机继电保护测试仪微机继电保护校验仪三相微机继电保护测试仪六相微机继电保护测试仪三相微机继电保护校验仪六相微机继电保护校验仪产品主要功能1、提供了针对数字保护测试特殊需要而精心设计的特色功能：(1)、SMV及GOOSE 接口配置：a. 导入SCL配置文件自动配置；b. 导入PCAP网络报文文件自动配置；c. 侦测接收IED输出的SMV及GOOSE报文并解析配置信息；d. 手动自行输入修改配置。(2)、SMV及GOOSE报文丢帧、错时错序、失步、品质异常、数据畸变等报文异常模拟测试功能；(3)、SMV报文均匀性偏差模拟测试功能；(4)、测试中断期间的SMV及GOOSE报文链路保持功能；(5)、PCAP网络报文文件SMV采样数据故障回放功能。2、常规的保护测试功能包括：(1)、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。(2)、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。(3)、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。(4)、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。(5)、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。(6)、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。(7)、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。高精度六相微机继电保护综合测试仪六相微机继电保护综合测试仪六相微机继电保护综合校验仪三相微机继电保护综合测试仪三相微机继电保护综合校验仪微机继保仪三相继电保护测试仪继保测试仪三相继保测试仪
